Μαγνητικός διαχωριστής για υφασμάτινα φίλτρα

Περιοχές εφαρμογής μαγνητικού διαχωριστή για υφασμάτινα φίλτρα

• Χημική βιομηχανία
• Βιομηχανία τροφίμων
• Φαρμακευτική βιομηχανία
• Μηχανική βιομηχανία
• Κεραμική βιομηχανία
• …και πολλές άλλες βιομηχανίες όπου είναι απαραίτητο να συλλέγονται μεταλλικές μαγνητικές ακαθαρσίες από υγρά ή παρόμοιες ουσίες που βρίσκονται κοντά στην υγρή κατάσταση και μεταφέρονται μέσω συγκροτημάτων φίλτρων

Μαγνητική λύση

Η Magsy προσφέρει διάφορους βαθμούς μαγνητικής επαγωγής - μαγνητικής δύναμης για μαγνητικές ράβδους για υφασμάτινα φίλτρα. Ανάλογα με τον τύπο του υλικού που πρόκειται να ρέει μέσα από τις μαγνητικές ράβδους, είναι απαραίτητο να επιλέξετε την κατάλληλη μαγνητική δύναμη, την οποία οι ειδικοί μας θα σας προτείνουν σε συνεργασία με έναν σύμβουλο του περιβάλλοντος παραγωγής σας και των τεχνολογικών δυνατοτήτων.

Για ορισμένες εφαρμογές διαχωρισμού, είναι απαραίτητο να επιλεγεί ένα βαθύτερο μαγνητικό κύκλωμα, έτσι ώστε οι μεταλλικές ακαθαρσίες να έλκονται εν μέρει από μεγαλύτερη απόσταση και στη συνέχεια να συγκρατούνται σταθερά (αυτό ισχύει συνήθως για τον μαγνητικό διαχωρισμό,

συλλαμβάνοντας μεγαλύτερες σιδηρομαγνητικές ακαθαρσίες), για ορισμένες εφαρμογές, αντίθετα, είναι απαραίτητο να μειωθεί το βάθος του μαγνητικού κυκλώματος στο μικρότερο δυνατό βαθμό, έτσι ώστε η δύναμη "σύσφιξης" να είναι όσο το δυνατόν μεγαλύτερη και ακόμη και οι λεπτότερες σιδηρομαγνητικές ακαθαρσίες (ο χαρακτήρας μιας κολλώδους λάσπης) να συγκρατούνται αξιόπιστα μετά τη σύλληψή τους. Όλα αυτά σε συνδυασμό με ένα πολύ λεπτό τοίχωμα που χωρίζει το υγρό από τους μαγνήτες (συνήθως κινούμαστε σε πάχη 0,5 έως 0,7 mm ανάλογα με την επιλεγμένη μαγνητική ισχύ και τις απαιτήσεις για την ποιότητα του μαγνητικού διαχωρισμού).

Σε κάθε περίπτωση, είναι πάντα απαραίτητο να εξασφαλίζεται η πλησιέστερη δυνατή επαφή της μεταλλικής ακαθαρσίας με τη μαγνητική ράβδο. Στα υφασμάτινα φίλτρα, αυτό είναι συνήθως πρόβλημα και η επαφή με τις μαγνητικές ράβδους αντικαθίσταται από μια μεγαλύτερη χρονική περίοδο κατά την οποία το υγρό παραμένει στο φίλτρο κεριού, γεγονός που έχει ως αποτέλεσμα, μεταξύ άλλων, την παράταση των τεχνολογικών χρόνων. Συνεπώς, η εταιρεία μας προσφέρει επίσης ενίσχυση του μαγνητικού διαχωρισμού εγκαθιστώντας δύο μαγνητικές ράβδους σε μια ειδικά προσαρμοσμένη βάση μαγνητικών ράβδων. Αυτό δεν χρειάζεται να παρατείνει τον χρόνο στη μονάδα φίλτρου και η πιθανότητα σύλληψης σιδηρομαγνητικών ακαθαρσιών αυξάνεται με ακρίβεια ενισχύοντας ποσοτικά τις μαγνητικές ράβδους στη βάση. Για το ενδιαφέρον σας, μπορείτε να κατεβάσετε ένα γράφημα που δείχνει πώς η μαγνητική επαγωγή και η δύναμη διαχωρισμού μειώνονται ανάλογα με την απόσταση από τη μαγνητική ράβδο - αυτό επιβεβαιώνει το γεγονός ότι περισσότερες εγκατεστημένες ράβδοι αυξάνουν την πιθανότητα σύλληψης σιδηρομαγνητικών ακαθαρσιών.

Τεχνική λύση

Οι μαγνητικές ράβδοι εγκαθίστανται σε ειδικά σχεδιασμένες βάσεις που έχουν σχεδιαστεί απευθείας για τις περισσότερες διαστάσεις των υφασμάτινων φίλτρων, οι οποίες μπορούν να φιλοξενήσουν μία ή δύο μαγνητικές ράβδους. Η βάση ταιριάζει άνετα και εργονομικά στην αυλάκωση του φίλτρου κεριού και ακόμη και κατά την εγκατάστασή της, εξασφαλίζεται η μέγιστη στεγανότητα ολόκληρου του συστήματος. Ο αριθμός των ράβδων που απαιτούνται εξαρτάται από την τεχνολογία παραγωγής και τις απαιτήσεις του πελάτη για τον προκύπτοντα μαγνητικό διαχωρισμό - βλ. παράγραφο παραπάνω.

Παράγουμε μαγνήτες για υφασμάτινα φίλτρα με μία ή δύο μαγνητικές ράβδους:

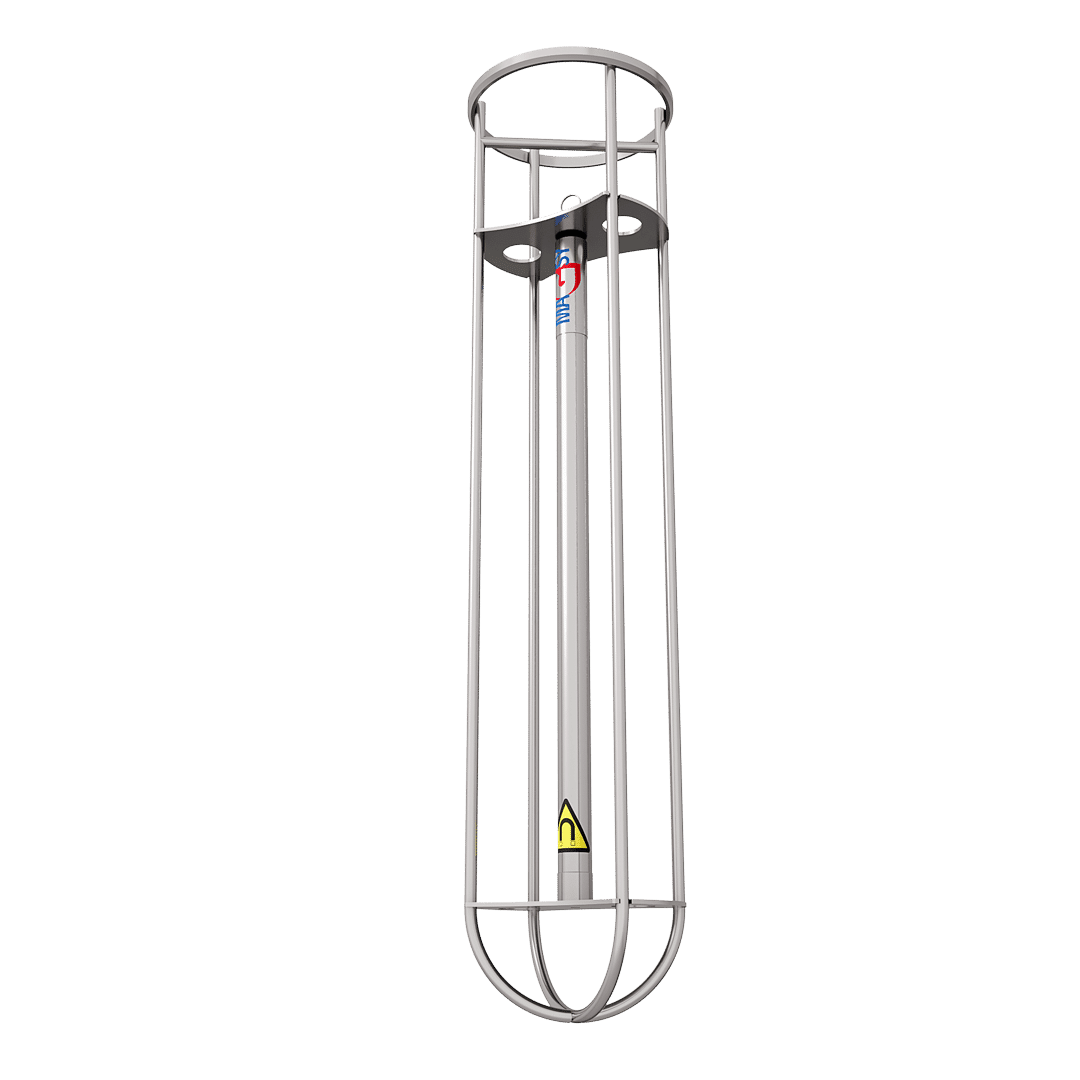

Μαγνήτης για υφασμάτινα φίλτρα με μία ράβδο

Μαγνήτης για υφασμάτινα φίλτρα με μία ράβδο (MTF – 1) – αποτελείται από μία μαγνητική ράβδο + φορέα από ανοξείδωτο χάλυβα για μία ράβδο.

Μαγνήτης για υφασμάτινα φίλτρα με δύο ράβδους

Μαγνήτης για υφασμάτινα φίλτρα με δύο ράβδους (MTF – 2) – αποτελείται από δύο μαγνητικές ράβδους + φορέα από ανοξείδωτο χάλυβα για δύο ράβδους

Μια εσοχή έχει σχεδιαστεί στο πάνω μέρος για τέλεια στερέωση της μαγνητικής ράβδου κατά την εγκατάστασή της στη βοηθητική βάση.

Ένα ειδικά σχεδιασμένο λεγόμενο ανοιχτό μαγνητικό κύκλωμα με μικρότερο ή μεγαλύτερο τόξο μεταξύ των επεκτάσεων των πόλων θα εγγυηθεί μέγιστη μαγνητική δύναμη αποκοπής για τις ανάγκες σας.

Η βασική έκδοση είναι κατασκευασμένη από ανοξείδωτο χάλυβα 1.4301 / AISI 304. Κατόπιν αιτήματος, για ανάγκες σε περιβάλλοντα με επιθετικό pH, μπορούμε να σας προμηθεύσουμε την έκδοση υλικού 1.4404 / AISI 316. Όλα τα υλικά είναι ποιοτικά σύμφωνα με τα πρότυπα της ΕΕ με πιστοποίηση.

Η αντοχή των μαγνητικών ράβδων στη θερμοκρασία είναι στάνταρ έως 80 ˚C. Κατόπιν αιτήματός σας, μπορούμε να προετοιμάσουμε τη μαγνητική ράβδο για χρήση σε υψηλότερες θερμοκρασίες έως και 200 ​​˚C (για υψηλότερες θερμοκρασίες, αναμένετε μείωση των τυπικών μαγνητικών τιμών μας κατά 10-20% ανάλογα με την επιλεγμένη αντοχή στη θερμότητα).

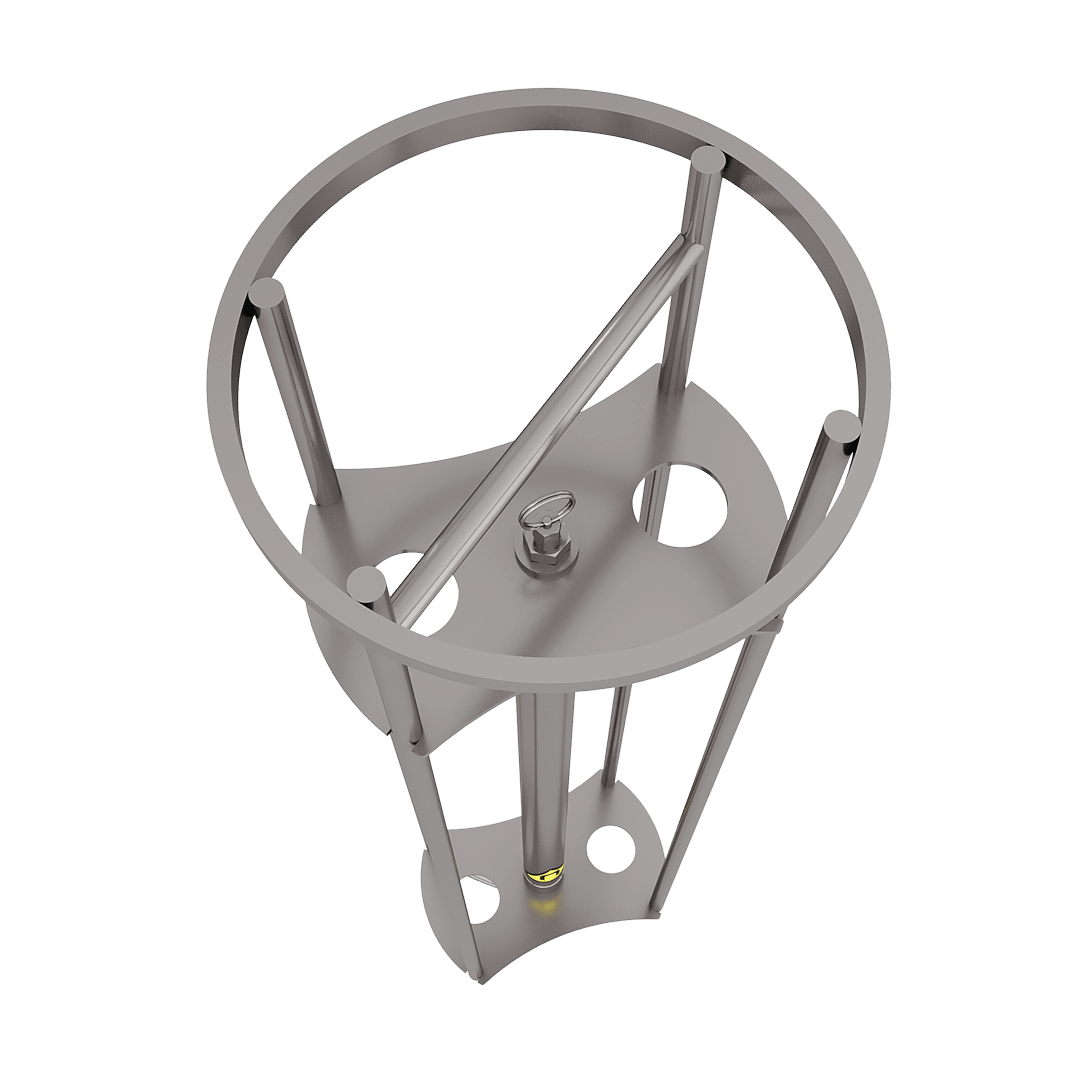

Μαγνητική βάση ράβδου

Η επιφανειακή επεξεργασία της βάσης γίνεται με αμμοβολή με κεραμικές μπάλες - το αποτέλεσμα είναι μια ομοιόμορφη ματ επιφάνεια. Η συνολική λύση είναι στιβαρή, ισχυρή και επιτρέπει πιο απαιτητικό χειρισμό.

Στο πάνω μέρος της μαγνητικής βάσης ράβδου υπάρχει ένα τηλεσκοπικό έμβολο, το οποίο εγγυάται σταθερή στερέωση της μαγνητικής ράβδου στη βάση και επίσης την πολύ βολική αφαίρεσή της για καθαρισμό.

Ένα πολύ σημαντικό στοιχείο της μαγνητικής βάσης ράβδου είναι ένα διάτρητο, ελαφρύ διαχωριστικό από ανοξείδωτο χάλυβα, το οποίο χρησιμεύει κυρίως για λόγους ασφαλείας για να εξασφαλίσει τον τέλειο διαχωρισμό των μαγνητικών ράβδων σε περίπτωση καθαρισμού (ισχύει για την παραλλαγή με δύο εγκατεστημένες μπάρες).

Οι μαγνητικές ράβδοι είναι πολύ ισχυρές και ΔΕΝ πρέπει ΠΟΤΕ να συνδέονται (να είστε ιδιαίτερα προσεκτικοί κατά το χειρισμό τους - εάν είναι συνδεδεμένες, είναι πολύ δύσκολο να τις αποσυνδέσετε και υπάρχει κίνδυνος να κολλήσουν τα δάχτυλά σας)

Καθαρισμός μαγνητικών ράβδων

Αφού αφαιρέσετε τη μαγνητική ράβδο (αν επιλέξετε δύο μαγνητικές ράβδους για τη θήκη σας, αφαιρέστε τες μία προς μία) από τη θήκη, απλώς σκουπίστε τη ράβδο προς την κατεύθυνση του άξονά της. Δεδομένου ότι το μαγνητικό κύκλωμα και στις δύο πλευρές της μαγνητικής ράβδου τελειώνει αρκετά πριν από το άκρο του, οι μεταλλικές ακαθαρσίες θα πέσουν πολύ εύκολα. Ωστόσο, είναι πολύ σημαντικό να εκτελείται αυτή η διαδικασία σε προστατευτικό εξοπλισμό εργασίας για να αποφευχθεί ο τραυματισμός των χεριών σας με αιχμηρές μεταλλικές ακαθαρσίες, οι οποίες μπορούν επίσης να πιαστούν στις ράβδους.

Ρωτήστε μας - θα σας συμβουλεύσουμε!

Η παραγωγή κατά παραγγελία είναι η προτεραιότητά μας.
